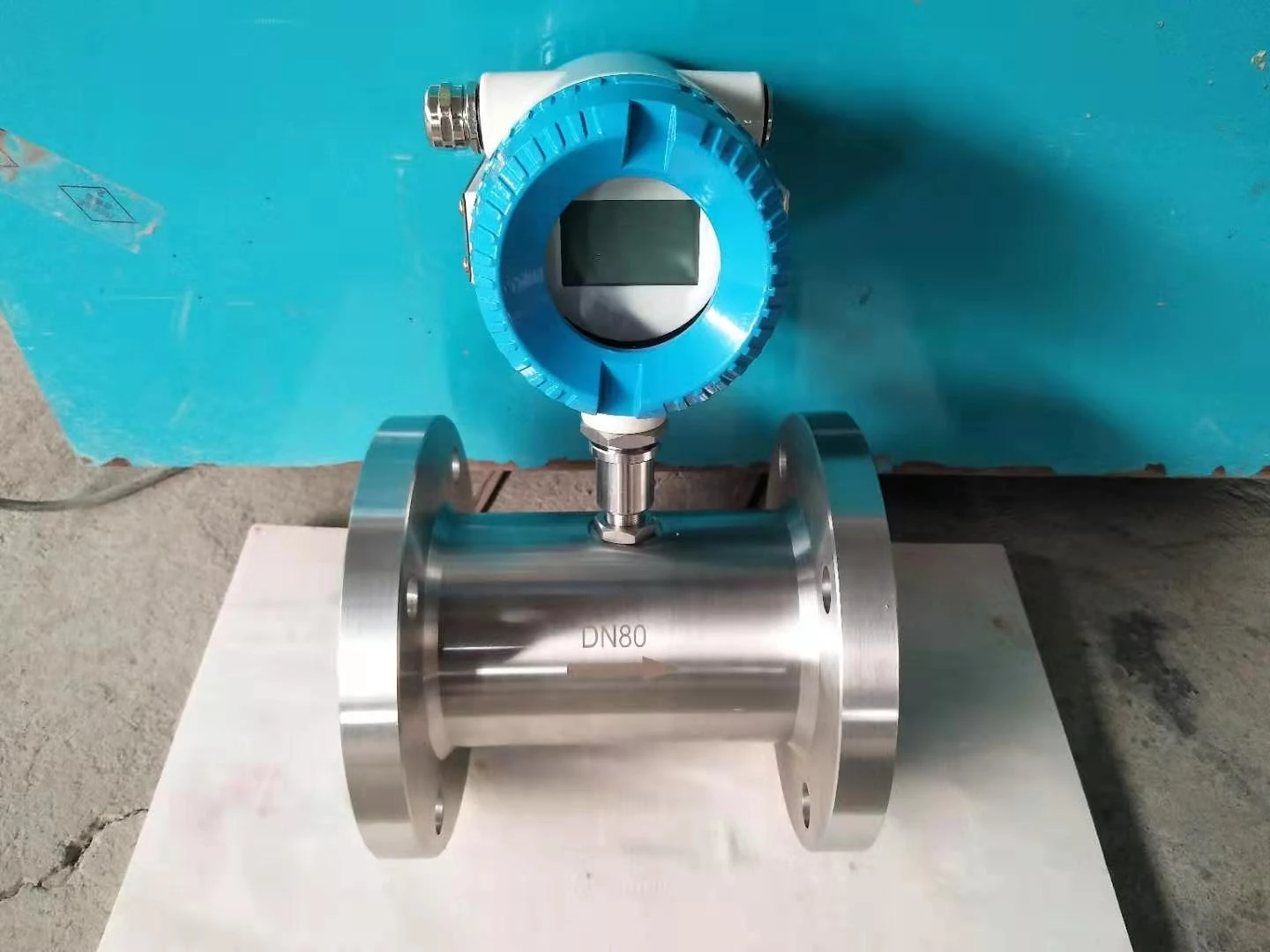

Arukas vedelikturbiini voolumõõturon uut tüüpi intelligentne instrument, mis integreerib turbiini vooluanduri ja kuvari integratsiooni, mis on välja töötatud täiustatud ülimadala võimsusega ühekiibilise mikroarvutitehnoloogia abil. Sellel on kompaktne struktuur, intuitiivsed ja selged näidud, kõrge töökindlus ja seda ei sega välised toiteallikad. , Välguvastane, madal hind ja muud ilmsed eelised.
Vooluhulgamõõtur, mis kasutab mõõtmiseks turbiini. Esmalt teisendab see voolukiiruse turbiini pöörlemiskiiruseks ja seejärel teisendab pöörlemiskiiruse voolukiirusega võrdeliseks elektrisignaaliks. Seda tüüpivoolumõõturkasutatakse hetkevoolu ja kogu integreeritud voolu tuvastamiseks ning selle väljundsignaaliks on sagedus, mida on lihtne digiteerida. Induktsioonmähis ja püsimagnet kinnitatakse korpusele koos. Kui ferromagnetilise turbiini laba läbib magneti, muutub magnetahela reluktants, tekitades seeläbi induktsioonisignaali. Signaali võimendab ja kujundab võimendi ning see saadetakse loendurile või sagedusmõõturile, et kuvada kogu akumuleeritud vooluhulk. Samal ajal toimub impulsi sageduse sagedus-pinge muundamine, et näidata hetkelist voolu. Tööratta kiirus on võrdeline vooluga ja tiiviku pöörete arv on võrdeline kogu vooluhulgaga. Turbiini vooluhulgamõõturi väljund on sagedusmoduleeritud signaal, mis mitte ainult ei paranda tuvastusahela häiretevastast jõudlust, vaid lihtsustab ka voolu tuvastamise süsteemi. Selle väljalülitamise suhe võib ulatuda 10:1-ni ja täpsus jääb vahemikku ±0,2 protsenti. Väikese inertsi ja väikese suurusega turbiini voolumõõturi ajakonstant võib ulatuda 0,01 sekundini.
Turbiini voolumõõturon kiirusvoolumõõturi peamine tüüp. Kui mõõdetud vedelik voolab läbi turbiini voolumõõturi anduri, siis vedeliku toimel pöörleb tiivik jõuga ja selle kiirus on võrdeline toru keskmise voolukiirusega. Samal ajal on terad perioodilised elektromagneti tekitatud magnetvälja joonte maapealne lõikamine muudab pooli magnetvoogu. Elektromagnetilise induktsiooni põhimõtte kohaselt indutseeritakse mähises pulseeriv elektripotentsiaali signaal, see tähendab elektriimpulsssignaal. Elektrilise impulsi signaali sagedus on võrdeline mõõdetava vedeliku voolukiirusega.
Erinevate voolumõõturite hulgasturbiini voolumõõturid, positiivse nihkega voolumõõturid ja Coriolise massivoolumõõturid on kolme tüüpi tooteid, millel on parim korratavus ja täpsus. Turbiini vooluhulgamõõturitel on oma omadused, nagu lihtne struktuur ja vähe töötlevaid osi. , Kerge kaal, mugav hooldus, suur vooluvõimsus (suur vool läbi sama kaliibri) ja kohandatav kõrgetele parameetritele (kõrge temperatuur, kõrge rõhk ja madal temperatuur) jne. Seni võivad seda tüüpi voolumõõturi tooted jõuda tehniliste parameetriteni: kaliiber 4-750mm, rõhk kuni 250 MPa, temperatuur -240-700 kraadi, selliseid tehnilisi parameetreid on raske saavutada kahte teist tüüpi voolumõõturitel.
Turbiini voolumõõturidkasutatakse laialdaselt järgmistes mõõtmisobjektides: nafta, orgaanilised vedelikud, anorgaanilised vedelikud, veeldatud gaas, maagaas, kivisöegaas ja krüogeensed vedelikud. Seda kasutatakse laialdaselt välismaise vedelgaasi, rafineeritud nafta ja kerge toornafta ülekande- ja kogumisjaamades ning suurte toornafta torujuhtmete esimeses ja viimases jaamades kaubanduse arveldamiseks. Euroopas ja Ameerika Ühendriikides on turbiini vooluhulgamõõturid maagaasi mõõtmisel düüsiplaadi voolumõõturite järel teisel kohal. Ainuüksi Hollandis kasutatakse maagaasitorustikes rohkem kui 2,6{2}}0 erineva suuruse ja rõhuga gaasiturbiini voolumõõturit vahemikus 0,8 MPa kuni 6,5 MPa. Nendest on saanud suurepärane maagaasi voolumõõtur. Kuigi inimesed eelistavad turbiinvoolumõõturite suurepäraseid mõõteomadusi, jätab see inimestele mulje, et need on valmistatud liikuvatest osadest ja nende kasutusiga on lühike. Nad ei saa nende valimisel kõhklemata jätta. Pärast inimeste lakkamatut pingutust tuleb tõdeda, et olukord on palju muutunud.Turbiini voolumõõtur, kui kõige levinum vooluhulgamõõtur, on arenenud mitme sordi, täisseeria ja mitme spetsifikatsiooniga masstootmisskaalaks.
