1. Tööpõhimõte:
Magnetiline voolumõõtur Soojusmõõturit kasutatakse tänapäeva maailmas laialdaselt vedeliku voolu ja energia mõõtmiseks kütte- või jahutussüsteemides.
Magnetilised voolumõõturid põhinevad Faraday elektromagnetilise induktsiooni seadusel. Kui juhtiv vedelik voolab läbi magnetvälja, mis on risti selle voolusuunaga, tekib vedeliku kiirusega võrdeline indutseeritud pinge. Tänu oma suurele täpsusele, madalatele hooldusnõuetele ja võimalusele mõõta mitmesuguseid vooluhulka, on see esimene valik vee- ja reoveerakendustes.
Soojusarvestid seevastu kasutatakse kütte- ja jahutussüsteemides ülekantava energia mõõtmiseks. Soojusarvesti mõõdab temperatuuri erinevust sisse- ja väljalaskevedeliku voogude vahel ning voolukiirust. Kasutades vedeliku erisoojusmahtuvust, arvutab soojusarvesti voolavate voogude vahel ülekantava soojusenergia koguse.
See arvesti mängib olulist rolli paljudes tööstus-, äri- ja elamukeskkondades. Need tagavad voolu ja energiatarbimise täpse mõõtmise, mis aitab kaasa tõhusale majandamisele ja ressursside säästmisele.
2. Voolu parameetrid:
2.1. Töörežiim:
JY-LDE seeria magnetiline voolumõõtur Soojusarvestil on kolm töörežiimi: soojusarvesti töörežiim, külmaarvesti töörežiim ning soojus- ja külmaarvesti töörežiim.
Soojusarvesti töörežiim: vaikerežiim, mõõta soojusel. "H" tähistab soojust. Külmmõõtja töörežiim: mõõta külmal. "R" tähistab külma.
Heat & Cold Meter töörežiim: mõõta nii kuumal kui külmal. Mõõtmistulemused kuvatakse eraldi.
2.2. Toru suuruse mõõtmine:
JY-LDE seeria külma- ja soojusarvesti anduri torude suurus on 10-2000 mm.
10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 90, 10, 90 1400, 1600, 1800 ja 2000.
3. Arvesti jõudlus ja indeks:
3.1 Põhifunktsioon:
※ Madala sagedusega ruutlaine ergutus, ergastussagedus: 1/10 võimsuse sagedus, 1/12 võimsuse sagedus;
※ Põnev vool: 125 mA, 250 mA;
※Tühja toru mõõtmine ilma lisapostita, pidev mõõtmine, häire fikseeritud väärtuse järgi;
※Voolukiiruse mõõtmisvahemik: {{0}},1 kuni 15 m/s, kiiruse eraldusvõime: 0,5 mm/s;
※ Vahelduvvoolu kõrgsageduslik lülitustoide: 85 VAC kuni 250 VAC;
※ 24V DC lülitustoide: 20VDC kuni 36VDC;
※ Võrgufunktsioon: MODBUS (standardne), HART (valikuline), GPRS (valikuline), PROFIBUS (valikuline);
※ valimiseks inglise ja hiina keel (muu keel on valikuline);
※ Kaks integraatorit sisemuses voolu ja soojuse salvestamiseks.
3.2 Tavalised töötingimused:
Keskkonna temperatuur: –10~ pluss 60 kraadi;
Suhteline õhuniiskus: 5 protsenti ~90 protsenti ;
Toiteallikas, Ühefaasiline elektritoide: 85~250V, 45~63Hz;
Võimsuse hajumine: alla 20 W (vanem ühendatud).
3.3 Andurite ühendamise tüüp:
Tükeldatud ruudukujulised kestad: ruudukujulised kestad ripuvad seinal, andurikaabliga ühendatud muundurid.
3.4 Nõue andurile:
Anduri signaali tundlikkus: alla 1m/s, väljund 150µV~200µV;
Arvesti puhul, kui ergutusahelas kasutatakse voolu 125 mA, rakendatakse takistust 100Ω~110Ω. Kui ergutusahelas kasutatakse voolu 250 mA, rakendatakse takistust 40Ω~60Ω.
3.5 Paigaldage mõõtmete joonis ja arvesti joonis:
|
|
|
|
| ※ Jaotatud soojusarvesti suurustabel | ※ Integreeritud soojusarvesti muunduri suurustabel |
※ Kaugküttemõõturi muundur PT1000 termoanduriga |

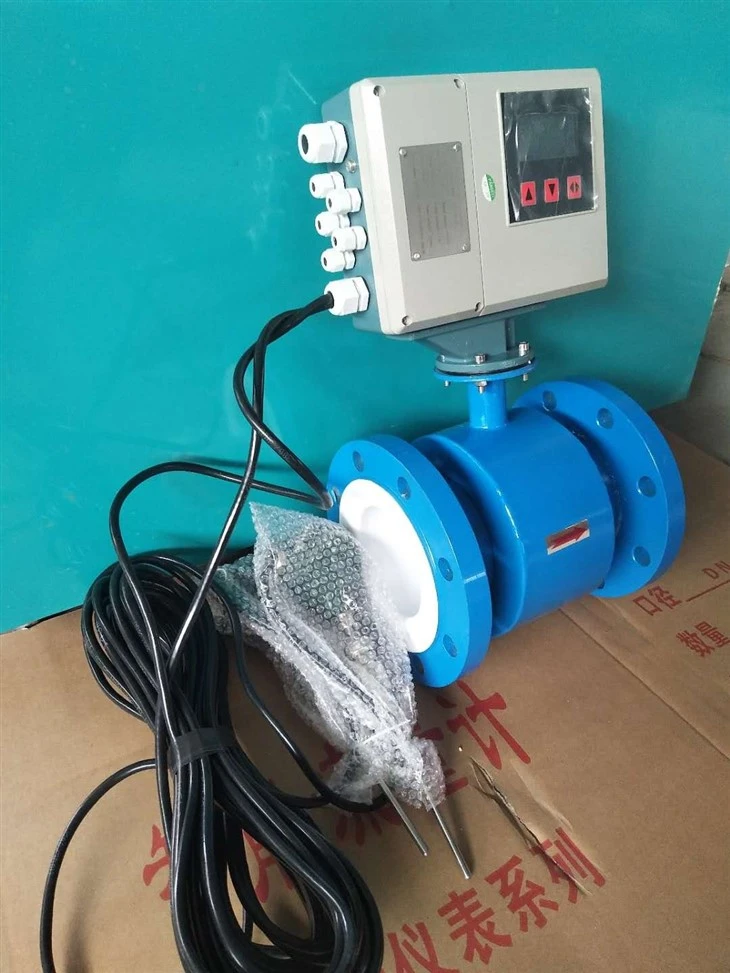

4. Toote pilt:
|
|
|
|
|
|
5. Voodri valiku tabel on järgmine:
|
Voodri materjal |
Peamine esitus |
Rakendus |
|
Neopreen |
Hea elastsus ja suur purunemiskindlus, hea kulumiskindlus; taluma tavalist kontsentratsiooni happele, leelisele ja soolale. |
1.Söötme maksimaalne temperatuur on 80C; 2. kasutatakse peamiselt vee, kanalisatsiooni, läga ja tselluloosi jne mõõtmiseks. |
|
PTFE |
PTFE keemiline jõudlus on kõigi plastide puhul kõige stabiilsem ja talub keevat vesinikkloriidhapet, väävelhapet, lämmastikhapet aqua regia, kontsentreeritud leeliselisi ja erinevaid orgaanilisi lahuseid; toidukraad; |
Söötme temperatuur on -40C kuni 180C; kasutatakse peamiselt tugevate söövitavate ainete jaoks, nagu kontsentreeritud hape, leelised ja sanitaarkeskkonnad. |
|
PU (polüuretaan) |
Suurepärase kulumiskindlusega (võrdub kümnekordse loodusliku kummiga); kuid halb happe- ja leelisekindel omadus; |
Söötme maksimaalne temperatuur peaks olema alla 80 C; kasutatakse keskmise tugeva abrasiooniga tselluloosi ja söepulberi mõõtmiseks. |
|
FEP |
Keemiline jõudlus on sarnane PTFE-ga, alarõhukindel omadus on parem kui PTFE, toiduaste; hind on kõrgem; |
Sama PTFE-ga |
|
PFA |
Keemiline jõudlus on sarnane PTFE-ga, millel on hea alarõhukindlus, toiduaste; hind on kõrgem; |
Sama PTFE-ga |
|
Kõva kumm |
|
|
6. Elektroodide valiku tabel on järgmine:
|
Elektroodide materjal |
Peamine jõudlus ja rakendus |
|
SUS316L |
Kasutatakse tööstusliku vee, elutegevuse vee, kanalisatsiooni jms jaoks, nõrga korrosiooniga; kohaldatakse nafta-, keemia-, metallurgiatööstuses ning munitsipaal- ja keskkonnakaitse valdkondades; |
|
HB |
Hea korrosioonikindlusega kõikidele soolhappe kontsentratsioonidele alla keemistemperatuuri; talub ka väävelhapet, fosforhapet, vesinikfluoriidhapet, orgaanilist hapet ja muud mitteoksüdeerivat hapet, leelist ja vesinikkloriidhapet jne. |
|
HC |
Vastupidavus mitteoksüdeerivale happele, nagu lämmastikhappe/kroomhappe ja väävelhappe segu; ja talub oksüdeerivat soola, nagu Fe3 plus, Cu2 plus ja muid oksüdeerivaid aineid, nagu hüpokloriti lahus ja merevesi jne. |
|
Titaan |
Peab vastu mereveele, kloriididele, hüpokloritile, oksüdeerivale happele (sh nitrosoniithape), orgaanilisele happele, leelisele jne, kuid mitte puhastatud redutseerimishappele (väävelhape, vesinikkloriidhape); Korrosioon väheneb oluliselt, kui selle happes on ainult oksüdeeriv aine (nt lämmastikhape ja ioonsed keskkonnad koos Fe, Cu). |
|
Tantaal |
Hea korrosioonikindel omadus, sarnane klaasiga; see talub peaaegu kõiki keemilisi keskkondi (sh keev vesinikkloriidhape, lämmastikhape ja väävelhape temperatuuril alla 175 °C), kuid mitte vesinikfluoriidhappele, tugevale väävelhappele ja leelisele. |
|
Roostevaba teras, kaetud volframkarbiidiga |
Kasutatud tugevate kulumisvahenditega, kuid ilma korrosioonita. |
7. KKK:
1. Küsimus: kas magnetiline vooluhulgamõõtur võib samaaegselt kuvada voolu ja soojust?
V: Jah! Arvesti suudab samaaegselt kuvada päripäeva voolu, kogunenud voolu ja soojust.
2. Küsimus: kas see arvesti suudab mõõta tugevalt söövitavaid vedelikke?
Vastus: Jah. See on elektromagnetiline voolumõõtur pluss PT1000 temperatuuriandur. Vedelikuga kokkupuutuvad osad on vooder ja elektroodid, kui valite sobiva voodrimaterjali ja elektroodi materjali.
3. K: Kas me saame tellida näidiseid? Mis on MOQ?
V: Muidugi on meie MOQ 1 tk.
4. K: Kui pikk on selle voolumõõturi garantiiaeg? Kuidas on kvaliteet tagatud?
V: Meie voolumõõturi garantiiaeg on 24 kuud. Kui vooluhulgamõõturi enda kvaliteediga on probleeme, asendame selle tasuta uue vastu.
5. K: Millised on makseviisid?
V: Toetame: TT-makse, krediitkaardi online-makse, Western Unioni makse, LC-makse.
Kui teil on rohkem küsimusi, võtke meiega ühendust, lepime kokku professionaalsed müügiesindajad, kes vastavad teie eest kõigile teie küsimustele! ! !
